1 、 概述

1.1 產品執行標準：MT818.8-2009

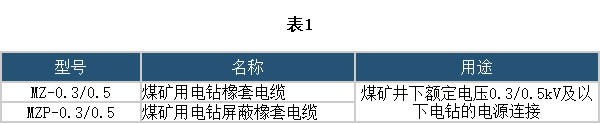

1.2  產品的型號名稱和用途見表1。

1.3  產品型號含義

第一部分：用大寫字母M表示煤礦用阻燃電纜的系列代號。

第二部分：用大寫字母Z表示電鉆用電纜。

第三部分：用大寫字母P表示非金屬屏蔽電纜。

第四部分：用阿拉伯數字表示額定電壓U0/U，單位為kV。

1.4  產品結構圖

2 、主要性能指標

2.1 導體單線、導體單線直徑和20℃導體直流電阻見表2規定。

2.2 導體絕緣電阻符合表3的規定。

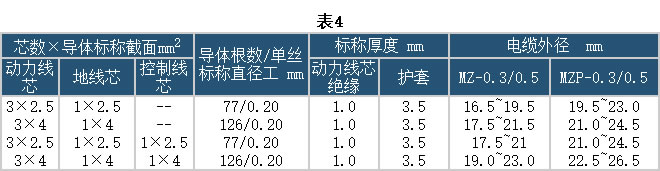

3、 電纜的規格符合表4的規定。

4、成品試驗

4.1成品電纜的動力線芯經受2.0kV·5min的工頻電壓試驗而不擊穿；

4.2成品電纜的屏蔽層的過渡電阻不大于1kΩ。

5、阻燃性能

5.1 單根垂直燃燒試驗符合MT386-1995標準規定；

5.2 負載條件下燃燒試驗符合MT386-1995標準規定

5.3 成束燃燒試驗符合MT386-1995標準規定。

6、電纜工作條件

6.1 額定電壓U0/U為0.3/0.5kV。

6.2 電纜導體的長期允許工作溫度為65℃。

6.3 電纜的最小彎曲半徑為電纜直徑的6倍。

6.4 電纜的地線芯必須良好接地。

7、 標志

7.1   電纜表面有制造廠名、型號、規格安全標志標識的連續標志。

8 、電纜運輸儲存

8.1 電纜整齊卷繞在電纜交貨盤上。電纜端頭緊密包封，露出電纜盤外的長度滿足交流耐壓試驗的要求，

8.2 每一電纜盤上只允許卷繞同一型號同一規格的電纜。

8.3防止嚴重彎曲及其它機械損傷。

9、警示語

9.1 電纜盤上標明電纜盤正確的轉旋方向。

9.2防止水分潮氣浸入電纜。

9.3防止高溫及在陽光下曝曬。
